Lambda-Halbe-Koax-Antenne

IMG_0284

Bauanleitung: T2LT Antenne



Dualband-Halbwellen-Blumentopfantenne – VK2ZOI

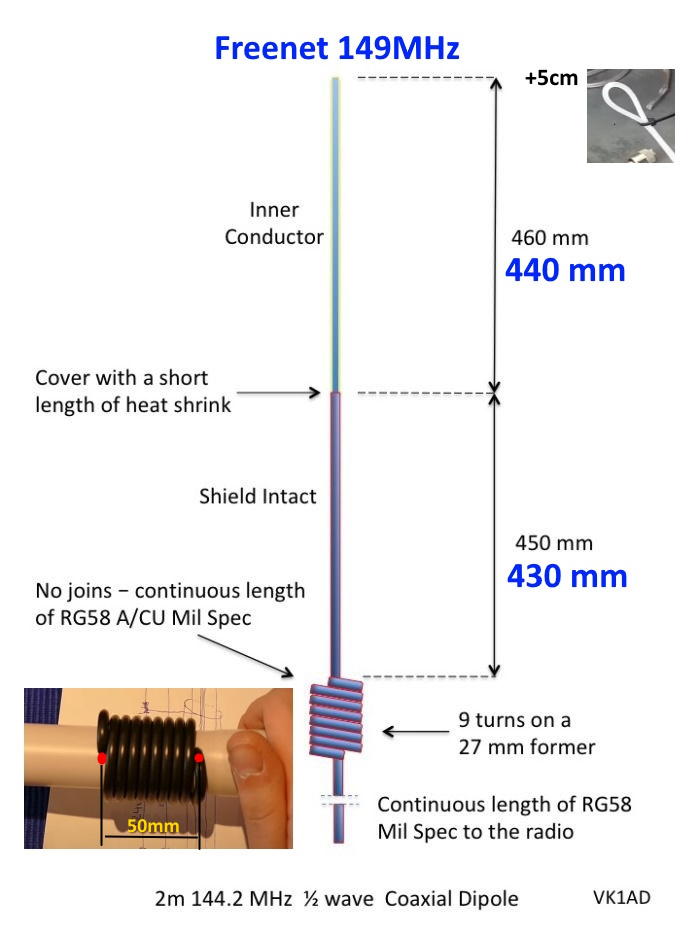

oder für Freenet und 2m AFU-Band (YouTube)



Rechner: Koaxial-Stub, zur Lambda 1/2 Endspeisung

 Bauanleitung: CB-Funk Drahtantenne für 11m/27MHz

Multibandantenne für 10-80m
Grundlagen der Wellenausbreitung (PPS)



   Google Chrome / Microsoft Edge   Translate-Button übersetzt  die Seite in die jeweilige Systemsprache





oder

Viertelwellen-Groundplane Taschenrechner

Zusatz TOOL für Ground Plane Rechner

 Umrechnungs Converter

Unit Converter wandelt Maßeinheiten für Länge, Fläche, Volumen, Temperatur und Gewicht mit einem einzigen Knopfdruck. Dieses Freeware-Tool umfasst etwa fünfzig am häufigsten verwendeten Maßeinheiten. Dieses einfach zu bedienende kostenlose Software ist ein muss auf Ihrem Desktop.

Unit Converter Express (online)

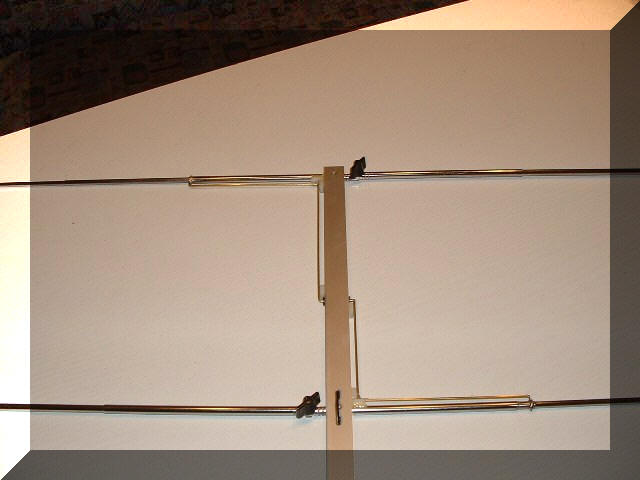

      HB9CV Antenna Calculator







          Kabellänge berechnen zur optimalen Einstellung der SWR   [DOWNLOAD] Virenfrei. www.avast.com















Sollten andere Kabeltypen in betracht kommen nutze das Programm

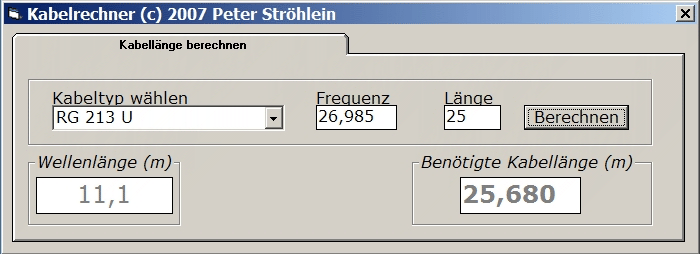

 "Kabelrechner von DLØHST"

Berechnung der Kabellänge



 Kabeltyp "RG58 RG213 und H155"

11m Band

HINWEISE FÜR KANAL 20:
SENDEART: FM
NUTZUNGSZWECK:
 Normaler Sprechfunkbetrieb FM.

Die benötigte, einfache resonante Länge für Kanal 20

Auf diesem Wert basierende resonante Kabellängen:
  3.639 Meter, entspr.   1/2 resonante Wellenlänge
  7.278 Meter, entspr.   2/2 resonante Wellenlänge
10.917 Meter, entspr.   3/2 resonante Wellenlänge
14.556 Meter, entspr.   4/2 resonante Wellenlänge
18.195 Meter, entspr.   5/2 resonante Wellenlänge
21.834 Meter, entspr.   6/2 resonante Wellenlänge
25.473 Meter, entspr.   7/2 resonante Wellenlänge
29.112 Meter, entspr.   8/2 resonante Wellenlänge
32.751 Meter, entspr.   9/2 resonante Wellenlänge
36.390 Meter, entspr. 10/2 resonante Wellenlänge.

HINWEISE FÜR KANAL 1:
SENDEART: FM
NUTZUNGSZWECK:
 Rechnerische Bandmitte für 80-Kanal-Betrieb.

Die benötigte, einfache resonante Länge für Kanal 1

Auf diesem Wert basierende resonante Kabellängen:
  3.671 Meter, entspr.   1/2 resonante Wellenlänge
  7.343 Meter, entspr.   2/2 resonante Wellenlänge
11.014 Meter, entspr.   3/2 resonante Wellenlänge
14.685 Meter, entspr.   4/2 resonante Wellenlänge
18.357 Meter, entspr.   5/2 resonante Wellenlänge
22.028 Meter, entspr.   6/2 resonante Wellenlänge
25.699 Meter, entspr.   7/2 resonante Wellenlänge
29.371 Meter, entspr.   8/2 resonante Wellenlänge
33.043 Meter, entspr.   9/2 resonante Wellenlänge
36.714 Meter, entspr. 10/2 resonante Wellenlänge.





Kabellänge - Peter Ströhlein (PDF)
RG-58/RG-213 RG-58 u. 213 H-155
26.965 MHz 149.050 MHz 149.050 MHz
Länge (m) Länge (m) Länge (m)
3,671 3,321 3,180
  4,650 4,770
  5,314 5,565
  6,642 6,360
7,343 7,306 7,155
  8,635 8,745
  9,299 9,540
  10,627 10,335
11,014 11,291 11,130
  12,619 12,720
  13,284 13,515
14,685 14,612 14,310
  15,276 15,105
  16,605 16,695
  17,265 17,490
18,357 18,597 18,285
  19,261 19,080
  20,590 20,670
  21,254 21,465
22,028 22,583 22,260
  23,247 23,056
  24,575 24,646
25,699 25,239 25,441
  26,568 26,236



Montageanleitung

Stecker-Typen & Normen

Stecker-Norm (Stecker und Buchsen)

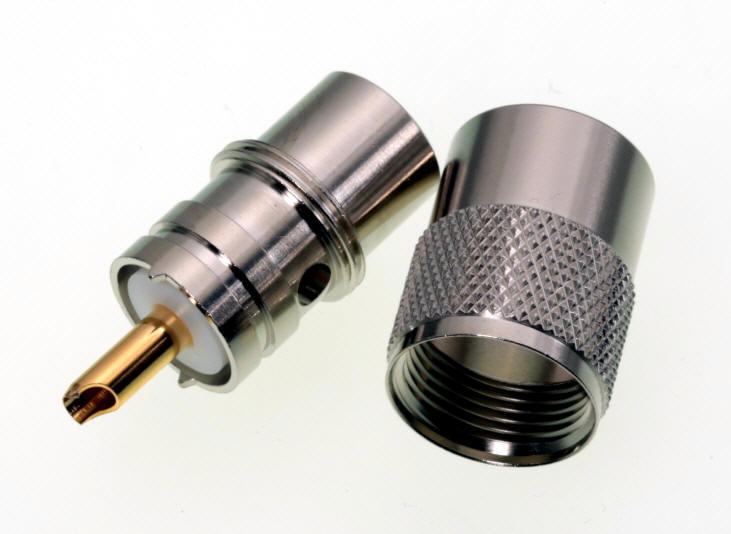

Stecker-Typ (PL, BNC, SMA, UHF, TNC)
Kabel-Typ (RG 58, RG 58 ALL, RG 142,
Aircell 5, H 155, MMR 240, LMR 240 und ähnliche.



Fälschungen DIAMOND-Antennen  (PDF)
Leider werden jetzt auch in Deutschland Fälschungen der bekannten DIAMOND-Antennen angeboten. Betroffen sind die populären Stationsantennen der X-Serie sowie auch Aufsteck- und Mobilantennen. Auch die Verpackung ist täuschend ähnlich gefälscht, gelber Schlauch mit DIAMOND-Logo! Es gibt jedoch einige Merkmale, anhand derer die Fälschungen identifiziert werden können.


Mobilantenne: Diamond NR-770H

Magnetfußantenne: Diamond MR-77

Dual-Band Stationsantenne
X-30(PL)

Frequenzbereiche:
2m/70cm
Länge:
130 cm
Gewinn:
3 dB auf 2m und 5 dB auf 70cm
Gewicht:
ca. 0,8 Kg
Mastaufnahme:
30-62 cm
Länge der Radials:
19cm ca.
Antennensystem:
1x 1/2 Lambda und 2x 5/8 Lambda für 70cm
Material:
Fiberglas, wetterfestes Metall
Windbelastbarkeit:
ca. 40m/Sekunde

 X-50(N)

Frequenzbereiche:
2m/70cm
Länge:
170 cm
Gewinn:
4,5dB auf 2m und 7,2 dB auf 70cm
Gewicht:
ca. 0,9 Kg
Mastaufnahme:
30-62 cm
Länge der Radials:
19cm
Antennensystem:
1x 6/8 Lambda C-Load und 3x 5/8 Lambda für 70cm
Material:
Fiberglas, wetterfestes Metall
Windbelastbarkeit:
ca. 40m/Sekunde

 X-300 (X200N)

Frequenzbereiche:
2m/70cm
Länge:
310 cm
Gewinn:
6,5dB auf 2m und 9,0dB auf 70cm
Gewicht:
ca. 1,5 Kg
Mastaufnahme:
30-62 cm
Länge der Radials:
52cm
Antennensystem:
2x 5/8 Lambda C-Load und 5x 5/8 Lambda für 70cm
Material:
Fiberglas, wetterfestes Metall
Windbelastbarkeit:
ca. 40m/Sekunde


Welche Antenne und welche Sendeleistung, damit die 500 mW ERP eingehalten werden

Quelle: www.om6bb.bab.sk


DC4FS
Berechnung der äquivalenten isotropen Strahlungsleistung EIRP
und des Stehwellenverhältnisses SWV an der Antenne
(Tabelle für Kabeldämpfungen verschiedener Kabeltypen)

DQB656
ERP bzw. EIRP Berechnug für eine Funkanlage berechnen.
Es wird jedoch keine Gewähr auf Richtigkeit gegeben.
